Verbindung zwischen WID Logger und Stealth-5 herstellen

Verbinden des Stealth-5 mit WID Loggern

WID Logger erkennen Signale vom Fahrzeug und übertragen diese kabellos an den STEALTH-5.
Als Erstes muss sichergestellt werden, dass der STEALTH-5 das WID Modul erkennt. Dazu müssen die beiden Geräte verbunden werden. Stellen Sie sicher, dass das WID Modul mit  einer geschalteten 12V Spannung versorgt wird.

ACHTUNG! Achten Sie darauf dass das WID-D immer mit einer geschalteten 12V Leitung verbunden wird! Erst durch das Einschalten der Zündung wird das WID-D aktiviert.

(Sollte es an einer 12V Permanentspannung angeschlossen sein, schaltet sich das WID-D nach 12h automatisch aus.)

Führen Sie die folgenden Schritte durch, um das Modul mit dem Gerät zu verbinden:
  1. Stellen Sie sicher, dass der WID Logger mit Strom versorgt wird.
  2. Wählen Sie  Menu: BLUETOOTH im STEALTH-5.
  3. Wählen Sie im Stealth-5 das Kommando WID hinzufügen aus.
  4. Drücken Sie den Knopf am WID Modul ein Mal.
  5. Warten Sie bis der Fortschrittsbalken komplett ist und zeigt das das Modul erkannt wurde.
  6. Drücken Sie ENTER zum bestätigen
  7. Verlassen Sie diesen Bildschirm mit der BACK Taste.
Von jetzt an werden alle vom WID Modul erkannten Signale zum STEALTH-5 weitergeleitet.

ACHTUNG: Das Ein- und Ausschalten der Logger wird über den STEALTH-5 verwaltet. Sie müssen also die WID weder vor der Session Einschalten, noch nach der Session Ausschalten.



Elektrische Anschlüsse am WID-A und WID-D Modul (universell / Kart)

Schwarzes Kabel Drehzahl (RPM)
Die Motordrehzahl kann vom Originalinstrument oder induktiv abgenommen werden. (Zündspule) Folgen Sie den Anweisungen im nächsten Abschnitt für die ordnungsgemäße Installation.

H2O Eingang (Wasser Temp.)
Das Signal kommt vom optionalen Wasser Temperatur Sensor (Code CH20M10)
Mit dem für Sie geeigneten Wassersensorgehäuse.

Thermokupplung K Eingang
Signal kommt vom optionalen Thermosensor (Code STKM5E oder STKM5F) Er dient der Aufzeichnung von Abgastemperaturen in 2 Taktern und Motoröltemperaturen von 4 Taktern.

Geschwindigkeitseingang
Das Signal kommt vom Fahrzeug Geschwindigkeitssensor und dient der Ganganzeige. Verbinden Sie das Ende des gelben Kabels (Code TAP2500) mit dem Signalkabel des Geschwindigkeitssensors des Fahrzeugs oder installieren Sie einen optionalen STARLANE Zubehörsensor.

Stromversorgung + Drosselklappenstellung (TPS) (NUR am WID-D)

Das gelbe Kabel wird an das Signalkabel eines analogen Sensors angeschlossen werden, wie z.B. dem Drosselklappensensor des Fahrzeugs, um die Drosselklappenstellung aufzunehmen.

Um Signale von originalen Fahrzeugsensoren ordnungsgemäß zu erfassen, muss die Masse des STEALTH-5 auch an die geliche Fahrzeugmasse angeschlossen sein.


Laden des WID-D Moduls (interner Akku)

Bei normaler Benutzung hält die Batterie des WID-D Moduls zwischen 5 und 7 Tagen.
Während der Benutzung wird der Batteriestatus angezeigt. GRÜN bedeutet geladen, ORANGE bedeutet die Ladung ist unter 20 % gefallen, ROT bedeutet die Ladung ist unter 10 % gefallen.
Das laden der Batterie dauert ca. 4 Stunden. Während des Ladevorgangs blinkt die LED ROT. Wenn sie aufgeladen ist blinkt das Modul GRÜN.
Das Modul wird entweder mit dem mitgelieferten USB Kabel oder mit dem 12 Volt Kabel aufgeladen. Sobald das Modul mit Strom versorgt wird schaltet es sich an. Das erlaubt ein bequemes Anschalten, wenn man die Stromversorgung auf geschaltete 12 Volt legt.

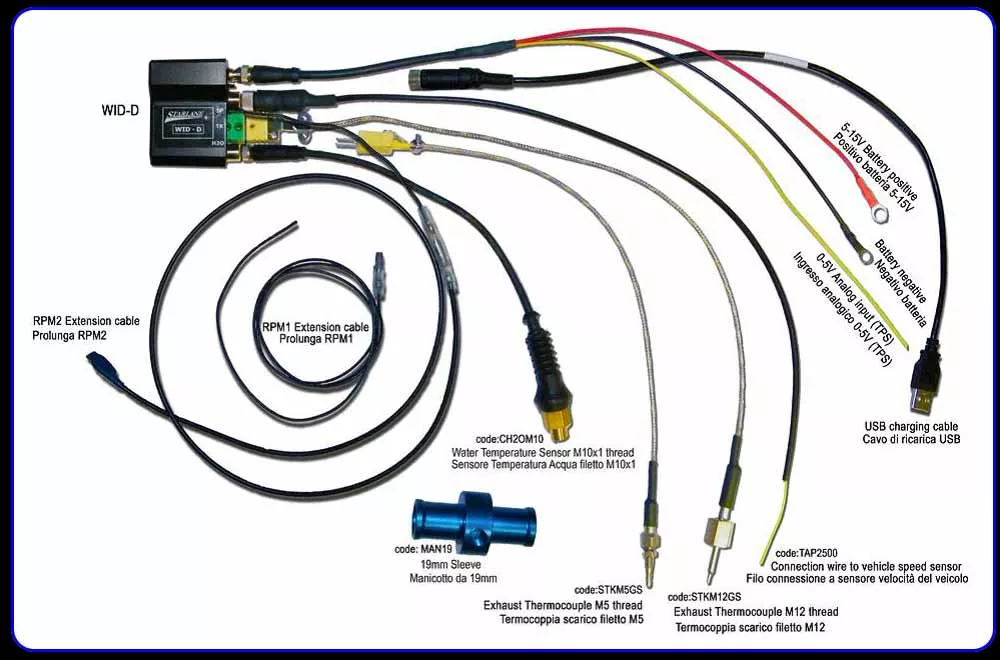

Anschluss Datenlogger an Laptimer Corsaro



Verbinden des Drehzahlkabels / Direkter elektrischer Anschluss

Stellen Sie sicher das der STEALTH-5 mit der Masse des Fahrzeugs verbunden ist.

Option A (0,25mm)
Verbinden Sie das schwarze Verlängerungskabel RPM1  direkt mit dem Drehzahlsignalgeber Kabel  des Fahrzeugkabelbaums (0-12V)

➥An manchen Fahrzeugen ist der Original Drehzahlgeber nicht ein 0-12 Volt Typ, sondern kommt direkt von der Stromversorgung der Zündspulen. Diese Verbindung mit dem Hochvoltkabel würde den WID-D Logger  intern schwer  beschädigen und darf nicht verwendet werden.


Induktives Abnahme des Signals von der Zündspule

 (keine direkte elektrische Verbindung )

OPTION B1 (0,25mm):
Im Falle eines Fahrzeugs mit den Zündspulen in den Kerzensteckern im Zylinderkopf, wickeln Sie das dünne schwarze Verlängerungskabel RPM1 mind. 8-mal um das Zündkabel (siehe Bild) Wenn die Drehzahlanzeige nicht korrekt ist oder sehr unruhig ist, erhöhen Sie die Anzahl der Windungen und überprüfen Sie die Einstellungen im Kapitel „ Einstellungen der Drehzahl Parameter“ dieser Anleitung. Z.B. bei den Modellen von Honda können bis zu 20 Wicklungen notwendig sein.
Sollte es unerwartetes Aufflackern des Schaltblitzes geben oder plötzliche Falschanzeigen, muss das SCHWARZE Kabel überprüft werden, ob es nicht etwaige Interferenzen von anderen Kabeln anderer Zylinder empfängt. Stellen Sie daher sicher, dass bei der Verlegung des violetten Kabels Abstand zu anderen Kabeln gehalten wird und das es auf die benötigte Länge abgeschnitten wird, um alle unerwünschten Signale auszuschließen.

Option B2 (0,5 mm)
Im Falle externer Zündspulen reicht es das dicke schwarze Kabel RPM2 in Kontakt mit dem Hochspannungskabel der Zündanlage zu bringen und es mit 2 Kabelbindern zu befestigen. (siehe Bild).
Das Abnahmekabel sollte nicht direkt an der Zündspule oder Kerzenstecker enden um Überschläge zu vermeiden.
➥ Die blaue Endkappe am dicken Drehzahlkabel darf auf keinen Fall entfernt werden! Sollten Sie das Kabel kürzen, müssen Sie sicherstellen, dass das Ende des Abnahmekabels in einer Schlaufe zurückgelegt wird und mit Schrumpfschlauch überzogen wird um Hochspannungsübersprünge zu vermeiden.
Bitte bedenken Sie auch das ein Motor niemals mit entfernten Zündkerzen durchgedreht werden darf.  Sollte es notwendig werden müssen sich die Zündkerzen geerdet im Zündkerzenstecker befinden um die Zündspannung ableiten zu können. Andernfalls drohen Schäden am Zündsystem und am Datenlogger!

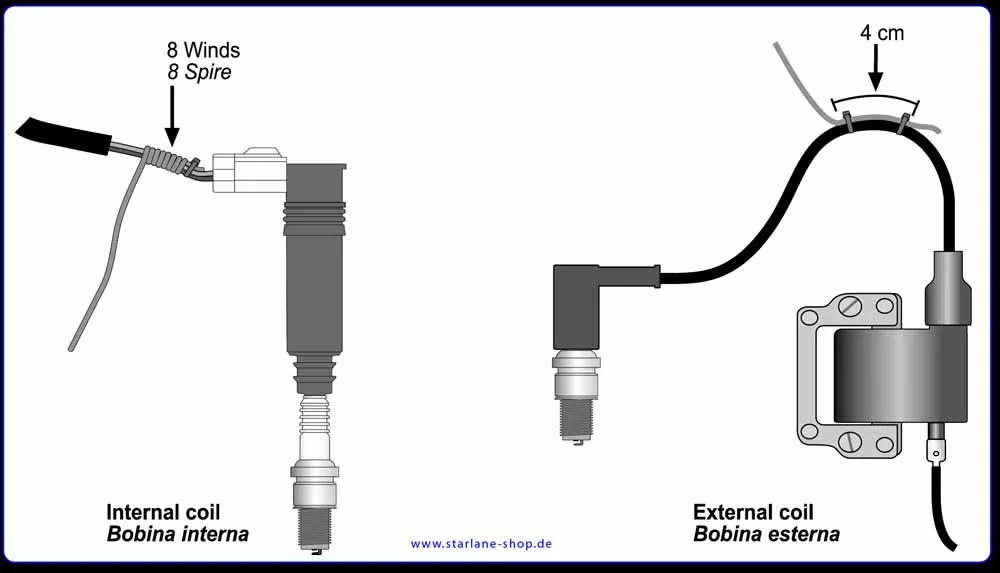

Drehzahlabnahme für Datenlogger am Laptimer Corsaro




Wassertemperatur

Das WID kann die Kühlwassertemperatur messen.
Sie können den optional erhältlichen Temperatursensor (Code 20M10) mit dem Kabel verbinden, dass den gleichen Anschluss hat. Der Sensor kommt dann in einen erhältlichen Adapter der in den Kühlerschlauch zwischen Wasserpumpe und Kühler eingebaut wird. Die Adapter sind in verschiedenen Größen (10, 19 und 26 mm) erhältlich.
Das WID-D ist nur mit seinem eigenen Sensor kompatibel


Einstellen des Drehzahl Divisors

 Die Anzahl der Pulse die das WID bei jeder Motorumdrehung erhält muss eventuell eingestellt werden, damit die richtige Drehzahl berechnet und angezeigt werden kann.

  • Wenn das Signal induktiv von den Spulen abgenommen wird und es sich um keine Phasen Zündung handelt, muss die Anzahl der Impulse auf 1 gesetzt werden.

  • Wenn das Signal induktiv von einem 4 Takt Fahrzeug abgenommen wird und es sich um eine Phasen Zündung handelt stellen Sie den Wert auf 0.5

  • Wenn Sie das Signal direkt vom Original Instrument abnehmen, setzen Sie den Wert entsprechend der System Frequenz. An japanischen Motorrädern ist dieser Wert meist 2.

Menu:  OPTIONS > RPM DIVISOR


Sensibilität der Drehzahl an WID-D Modulen

Das WID erlaubt die Drehzahlsensibilität einzustellen. (NUR WID-D Module), um sich an die verschiedenen Signale des Fahrzeugzündsystems anzupassen.
Menu:  CHANNELS > RPM, SPEED AND GEAR > RPM SENSITIVITY
Wenn das System die Drehzahl nicht erkennt, oder nicht sauber erfasst, stellen Sie die Sensibilität höher ein. Wenn Sie annormale Peaks im Signal haben aufgrund von elektrischem Rauschen stellen Sie die Sensibilität niedriger ein.


Einstellen des Schaltblitzes

Zur Einstellung des Schaltblitzes kann man sowohl die Farbe der LEDs wählen, als auch die Drehzahl Schwelle bei der Sie wünschen das die LEDs A1 und A2 anfangen zu leuchten
Um die Drehzahlschwelle zu programmieren wählen Sie:
Menu:  ALARMS > SHIFT LIGHT RPM

Um die Farben zu wählen:
Menu: ALARMS > SHIFT LIGHT COLOR  (aktuell 2026 noch nicht in der Firmware implementiert)


Sensibilität der Raddrehzahl an WID-D Modulen

Das WID erlaubt es die Sensibilität des Raddrehzahl Signals einzustellen.
Menu:  CHANNELS > RPM, SPEED AND GEAR > SPEED SENSITIVITY
Wenn das System die Raddrehzahl nicht erkennt oder die Frequenz plötzlich abfällt, stellen Sie die Sensibilität auf eine höhere Stufe ein. Wenn Sie anormale Spitzen im Signal bemerken könnte das am Signalrauschen liegen. Stellen Sie dann die Sensibilität auf eine niedrigere Stufe ein.


Ganganzeige Programmieren

 Der STEALTH-5 kann den Gang spezifizieren der eingelegt ist durch die Berechnung des Verhältnisses zwischen Motordrehzahl und Raddrehzahl.

  • Stellen Sie daher sicher, dass Sie das Kabel für die Motordrehzahl verbunden haben

  •  Stellen Sie sicher, dass das Kabel des Geschwindigkeitssensors mit dem Kabel des Fahrzeugs angeschlossen ist, das das Geschwindigkeitssignal transportiert. (Meist sitzt dieser Sensor an einem der beiden Räder oder am Getriebeausgang)

Wenn das Fahrzeug nicht mit einem Geschwindigkeitssensor ausgestattet ist und die Werte mechanisch an den Original Tacho übertragen werden, können Sie einen optionalen Speed Kit (Code CSKNP)  montieren, der die Werte über die Bremsscheibenschrauben, wenn sie den Sensor passieren, aufnimmt.

Um dem STEALTH-5 die Ganganzeige zu ermöglichen, geben Sie die Anzahl der Gänge ein und programmieren Sie das System mit dem Motorrad auf einem Montageständer, sodass das Hinterrad in der Luft ist (wenn das Signal vom Hinterrad abgenommen wird). Wird das Signal vom Vorderrad genommen, muss während einer Probefahrt programmiert werden.
Um die Gänge zu programmieren, führen Sie die folgenden Schritte aus:
Anzahl der Gänge festlegen:
Menu:  Channels > SPEED AND GEAR > No. of Gears

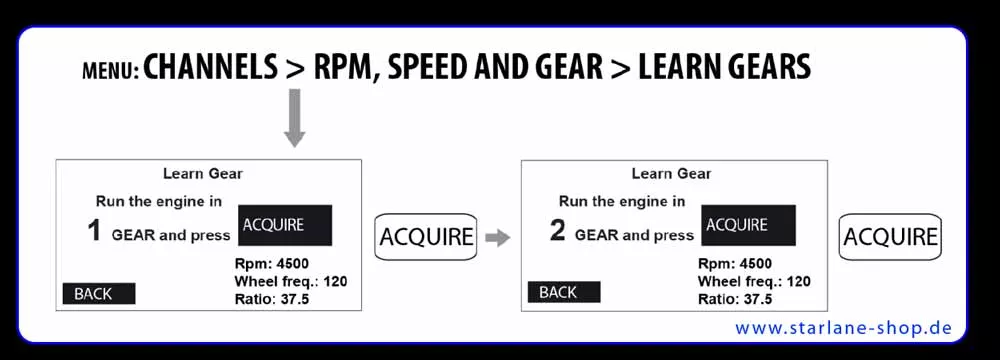

Ganganzeige anlernen



Gänge anlernen

Starten Sie den Motor, legen Sie den ersten Gang ein und drehen Sie den Motor auf eine konstante Drehzahl von ungefähr 4000 U/min. Drücken Sie dann ACQUIRE, um den ersten Gang zu speichern. Nach Anlernen des ersten Ganges werden Sie aufgefordert, den zweiten Gang einzulegen. Legen Sie den zweiten Gang ein und drücken Sie erneut ACQUIRE während der Motor bei ca. 4000 U/min läuft.
Verfahren Sie auf diese Weise weiter, bis Sie den letzten Gang gespeichert haben.
Während des Programmiervorgangs werden die benötigten Daten von Motorumdrehung und Raddrehzahl in Hz und das errechnete Verhältnis daraus, angezeigt.

Da der Gang während des Lernprozesses so stabil wie möglich sein muss, wird empfohlen während des Speichervorgangs leicht die Hinterradbremse zu treten, um Schwingungen im Antrieb zu minimieren.

Denken Sie daran, dass der STEALTH-5 kontinuierlich das Verhältnis aus Motordrehzahl und Raddrehzahl berechnet. Jegliches Ziehen der Kupplung kann dazu führen, dass sich dieses Verhältnis ändert und ein falscher Gang im Display angezeigt wird.

Einstellen des Temperaturalarm für Kühlwassertemperatur (2026 noch nicht in der Firmware implementiert)

Alarmfunktion Wassertemperatur:
Sie können einen Alarm einstellen, bei dem die LED1 und LED2 ROT leuchten, wenn die Wassertemperatur den eingestellten Schwellenwert erreicht:

  • Um den Alarm ein- oder auszuschalten:
Menu: ALARMS > COOLER TEMP>ALARM
  • Um die Temperaturschwelle einzustellen:
Menu: ALARMS > COOLER TEMP>TEMP TRESHOLD

Verwalten von Kanälen bei angeschlossenem WID Datenlogger

Im Menü KANÄLE können Sie auf eine Liste der verfügbaren Kanäle zugreifen (abhängig von den angeschlossenen WID-Datenloggern)
Menu:  CHANNELS > CHANNEL DEFINITIONS


CODE NAME FREQ. REC.
1F01 RPM 50 ON
W1A1 Water Temp 1 ON
W1A2 TK 25 ON
W2A1 Front Susp 100 OFF
W2A1 TPS 25 OFF
  • COD: Code, der sich aus der Logger-ID und dem Loggerkanal zusammensetzt, von dem das Signal genommen wird.
  • NAME : Kanal Name
  • FREQ. : Aufzeichnungsfrequenz
  • REC. : Aktive / Inaktive Aufzeichnung
ON = Kanal wird aufgezeichnet
OFF = Kanal wird nicht aufgezeichnet

Einstellungen die notwendig sind, um einen Kanal zu loggen, betreffen die Hz-Abtastfrequenz und die Freigabe ihrer Aufzeichnung durch das Instrument (ON /OFF).
Um die Erfassungsparameter einzustellen, wählen Sie den gewünschten Kanal und drücken "ENTER".
Klicken Sie auf das Frequenzfeld, um die gewünschte Frequenz auszuwählen, und auf das Namensfeld, um den voreingestellten Namen / Sensor für den Kanal auszuwählen, der dem ausgewählten Kanalcode zugeordnet ist.

Wenn Sie das Namensfeld ändern, ändern Sie die Bezeichnung, mit der der Kanal erfasst und auf dem PC in der MAAT-Software wiedergegeben wird. Die physische Kanalverbindung ist die, die dem ausgewählten Kanalcode im vorherigen Bildschirm entspricht.

Aktivieren Sie das Flag "Enable Recording", um den Kanal beschreibbar zu machen.

Da hohe Werte der Abtastfrequenz ein höheres Datenvolumen und eine längere Datenladezeit mit sich bringen, empfiehlt es sich, höhere Frequenzen für die sich sehr schnell ändernden Signale, wie z. B. die Suspensionen (50 oder 100 Hz), zu verwenden Verwenden Sie sehr niedrige Werte für Kanäle, die sich langsam ändern, z. B. die Wassertemperatur (1 Hz).

Unterscheidung zwischen analogen und digitalen Kanälen

Unter analogen Kanälen verstehen wir Kanäle deren Werte sich durch die gemessenen Sensoren progressiv verändern. Analoge Sensoren sind typischerweise solche, die zum Erfassen von Größen verwendet werden, wie z.B. Temperaturen, Verschiebungen, Drücke usw..
Digitale Kanäle erfassen typischerweise einen Impuls. Signale und deren Wert variieren in der Frequenz. Digital Kanäle werden verwendet, z.B. um Signale von Sensoren zu erhalten, die an Drehteilen angebracht sind, z. Magneten oder Bolzen am Rad an u.s.w.. Oder auch das Abtasten der Zähne eines Rades für die Motordrehzahl.

Kanal Setup

Definition der Datenkanäle
Für die korrekte Erfassung müssen die Betriebsparameter der verschiedenen Sensoren eingestellt werden. Die analogen Kanäle durch die Anschlüsse vom Stealth-5 oder WID-Modulen muss entsprechend der Installation der Sensoren am Fahrzeug eingestellt und kalibriert werden.

Definiere analoge Kanäle

Für den korrekten Definition eines neuen analogen Kanal ist es notwendig, das Label (Namen) des entsprechenden Anschlusses am DaVinci-II oder im Falle von Kanälen am WID Logger zu überprüfen.
Bei WID-Datenloggern ist es  die ID des WID-Datenlogger,
So überprüfen Sie die Modul-ID:
Menu:  BLUETOOTH > MANAGE DEVICES  (z.B. WID-Logger mit ID1)

Finden Sie  die Eingangsbuchse, in der der Sensor eingesteckt ist (z. B. A2 am Logger).
Im Menü "CHANNEL DEFINITIONS"  können Sie nun die korrekte Kanalnummer identifizieren
Zum Beispiel ist der analoge Kanal beschriftet 2A auf WID-Modul mit ID 1 wird als CODE = W1A2 aufgelistet.

Kanal Monitor

Um die Verbindung oder die Funktion eines Sensors zu überprüfen, können Sie Kanalmonitor aufrufen, der sich in einen Analog-, Digital-, CAN-Bus- Monitor für den optionalen CAN Bus
Wenn Sie optionale RID-Module  besitzen, die an die CAN-Bus-Leitung angeschlossen sind (z. B. Wide Band
Lambdasonde RID-Code RID1LRT) Sie können den korrekten Betrieb überprüfen, indem Sie den CAN-BUS-Kanalmonitor eingeben:
Menu:  CHANNELS > CHANNEL MONITOR > CANBUS MONITOR und bei vorhandensein in einen ECU-Monitor unterteilt.  Sie können die Funktion und Arbeitsweise von Sensoren oder allgemein Daten prüfen.

Analog Kanal Monitor

Greifen Sie auf den Analogkanal-Monitor zu, um seine Verbindungen und Werte zu überprüfen:
Menu:  CHANNELS > CHANNEL MONITOR > ANALOG MONITOR

Digital Kanal Monitor

Greifen Sie auf den Monitor der digitalen Kanäle zu, um die Frequenzen während des Lesens zu überprüfen:
Menu:  CHANNELS > CHANNEL MONITOR > DIGITAL MONITOR

Die angezeigten Frequenzen müssen proportional zu den von jedem digitalen Kanal erfassten Umdrehungen zunehmen. Bei den MFIO-Eingängen muss der Status von 0 bis 1 für jeden empfangenen Impuls geändert werden.

Monitor für den optionalen CAN Bus

Wenn Sie optionale RID-Datenlogger (Datenlogger für den Stealth Laptimer)  besitzen, die an die CAN-Bus-Leitung angeschlossen sind (z. B. Wide Band Lambdasonde RID-Code RID1LRT) Sie können den korrekten Betrieb überprüfen, in dem Sie den CAN-BUS-Kanalmonitor eingeben:
Menu:  CHANNELS > CHANNEL MONITOR > CANBUS MONITOR

Monitor für ECU Daten

Wenn das DaVinci-II an die Datenleitung Ihres Steuergerätes angeschlossen ist, Sie können den korrekten Betrieb überprüfen, indem Sie den ECU-Kanal-Monitor eingeben:
Menu:  CANALI > MONITOR CANALI > MONITOR CANBUS


Kalibration der analogen Sensoren

Das Signal der analogen Kanäle wird durch ein 0-5V Signal erfasst. Ein 0-5V Signal wird beispielsweise mit Punkten dargestellt, die von 0 bis 1024 oder von 0 bis 4096 Punkten ansteigen. Die Kanäle die direkt mit dem DaVinci-II-Kabelbäume verbunden sind, werden direkt in Millivolt von 0 bis 5000 mV ausgedrückt. Um die Daten in der gewünschten Maßeinheit anstelle von Punkten oder Millivolt zu interpretieren, müssen Sie den Sensor kalibrieren.

Zur Kalibrierung eines Analogsensors werden grundsätzlich 4 Parameter benötigt:
  1. Bereich (Range): entspricht der Summe der gemessenen Einheit (z.B. mm für Aufhängungssensoren, mbar oder psi für Drucksensoren oder Prozent für Sensoren wie die Drosselklappe (TPS).
  2. Min: entspricht der Anzahl der Punkte oder Millivolt, die erkannt werden, wenn sich der Sensor am Beginn seiner Bewegung befindet oder an dem Punkt, der als Minimum des definierten Bereichs betrachtet werden soll.
  3. Max: entspricht der Anzahl der Punkte oder Millivolt, die erkannt werden, wenn sich der Sensor am Ende seiner Bewegung befindet oder an dem Punkt, der als Maximum des definierten Bereichs betrachtet werden soll.
  4. Zero: ein Offset in Fällen, wo Sie möchten zeige als 0 einen Punkt in der Messebne ist, der nicht Marke oder niedrigsten Wert entspricht (z. B. Federungssensoren ).  In diesem Fall müssen Sie die Position die der Sensor in “Normallage” hat, als “Zero” definieren.

Kalibration des Drosselklappensensors (TPS)

Gehen Sie zum TPS-Kalibrierungsbildschirm:
Menu:  CHANNELS > CHANNEL CALIBRATION > TPS

Da die Drosselöffnung in Prozent angezeigt wird, also in einem Bereich von 0% bis 100%, muss das Feld "RANGE" auf 100 gesetzt werden.
Drücke "ENTER"  und um den Wert zu ändern.
Um die Werte zu ändern drücke die "PFEIL NACH OBEN / UNTEN TASTEN"
Drücke "CANC"   um zum vorherigen Bildschirm zurückzukehren. Und "ENTER" um die neue Einstellung  zu speichern.

Festlegen des Minimumwertes (0%, geschlossene Drosselklappe):

Sobald das Feld "RANGE" definiert wurde, müssen das Minimum- und das Maximumwerte kalibriert werden, um den tasächlichen Wert 0-100% zu erfassen.
Gehen Sie zur MIN Zeile, um auf die Einstellung zuzugreifen:
  1. Halten Sie den Gashebel in der geschlossenen Position und drücken Sie "ENTER" um den Minimumwert zu speichern.
  2. Drücke "CANC"  um das Menü zu verlassen.
  3. Drücke "ENTER" um in das Menü der max. TPS Einstellung zu kommen.
  4. Gehe in die MAX-Zeile, um auf die Einstellungen zuzugreifen.
  5. Öffne die Drosselklappe und drücke "ENTER" um den Wert zu speichern.
  6. Drücke "CANC"  um das Menü zu verlassen.
  7. Drücke "ENTER"  um die Werte zu bestätigen und das Menü zu verlassen.

Der GRAB-Befehl wird automatisch ausgeführt und fügt den vom Sensor in Echtzeit gemessenen Wert ein. Wenn der Sensor gerade nicht angeschlossen ist oder der Wert nicht erreicht werden kann (Federwegsensor beim einfedern) und sie die Werte wissen, können sie diese über die Funktion  EDIT setzen.

Kalibrierung von linearen Potentiometern (z. B. Federwegsensoren)

Führen Sie die folgenden Schritte aus, um die linearen Sensoren zu kalibrieren.
Geben Sie den Kalibrierungsbildschirm für den Federwegsensor ein:
  • Den Sensor vollständig ausfahren.
  • Verwenden Sie einen Messschieber, um den Abstand zwischen dem Hub und dem Seegerring und der Staubabdeckung zu messen.
Messen am ausgezogenen Federwegsensor
  • Geben Sie den Wert "123..." in das Feld "RANGE" ein:
  • Während der Sensor ausgefahren bleibt, ermitteln Sie den Sensorwert für den ausgefahrenen Sensor mit dem "GRAB-Befehl", dieser wird als Zahlenfolge im Display des DaVinci angezeigt und ändert sich unmittelbar wenn Sie den Arbeitsweg des Sensors verändern.

Sensor ausgefahren und Wert mit GRAB setzen.
  • Schieben Sie nun den Sensor vollständig bis zur Hubgrenze zusammen.

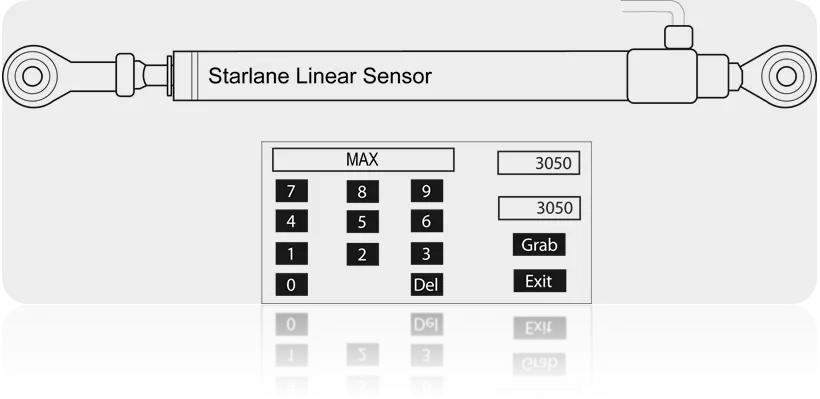

Federwegsensor eingefahren
  • Ermitteln Sie den Maximalwert für den zusammengeschobenen Sensor mit dem GRAB-Befehl.
Nachdem Sie den Sensor an der Aufhängung am Bike befestigt haben, setzen Sie sich auch auf das Bike mit Ihrer Kombi und stellen Sie den Sensorwert mit dem Befehl ZERO auf “null”
Sie haben damit die Nullstellung der Federwegsensoren gesetzt die Ihnen bei der Analyse wichtig sein wird.


Reinigen der Oberfläche

 Benutzen Sie ein feuchtes weiches Tuch, um die Oberfläche des STEALTH-5 zu reinigen. Die Benutzung von Alkohol oder aggressiven Reinigern kann die durchsichtigen Teile der Oberfläche matt werden lassen. Vermeiden Sie unbedingt Kontakt mit Waschemulsionen, da diese die Krichfähigkeit des Wassers erhöhen und so Wasser in das Gerät gelangen kann.
Gehen Sie sicher das der Corsaro niemals direkt oder indirekt mit einem Hochdruckreiniger gereinigt wird.



Garantie

 Der STEALTH-5 / WID Logger  unterliegt einer 24-monatigen Garantie gegen Herstellungsfehler.

ACHTUNG!
An GoKarts, Minibikes und allen anderen Fahrzeugen mit hohen elektromagnetischen Emissionen aufgrund der Struktur des Zündsystems, wird empfohlen geschirmte Kerzenstecker mit einem 5000 Ohm Widerstand zu verwenden

Der STEALTH-5  ist nicht für den Straßenverkehr zugelassen.

Version: CSTH_001.11


© Starlane Germany 2026 -
Es ist nicht gestattet die Anleitung zu vervielfältigen.
