Anleitung Speedsensor
Montage des Speed Kits :
Der Geschwindigkeitssensor ermittelt die Anzahl der Bolzen der Bremsscheibe die den Sensor passieren. Auf der Basis der Anzahl der Impulse und dem eingegebenen Radumfang wird die Geschwindigkeit und die zurückgelegte Wegstrecke berechnet.
Führen Sie die folgenden Schritte durch:
1. Befestige den Sensor mit dem blauen Halter so an der Gabelklemmung, oder Kotflügelhalter, das der Sensor NUR den äußeren Rand der Bremsscheibenschrauben „sehen kann“.
2. Setzen Sie den Sensor in das vorgesehene Loch der Halterung ein und positionieren ihn so, dass die Bolzen der Bremsscheibe in einem Abstand von ungefähr 1mm an der Sensorspitze vorbeilaufen.
3. Ziehen Sie die Muttern des Sensors an, um ihn an der Halterung zu befestigen. ACHTUNG! Ziehen Sie die Muttern nicht zu fest, um eine Beschädigung des Sensors zu verhindern.
4. Verbinden Sie den Sensor wie folgt: BRAUN = +12V Zündungsgeschaltet , BLAU = Masse , SCHWARZ = Instrument Drehzahlanschluss
5. Drehen Sie den Zündschlüssel in die Stellung Zündung „ON“.
6. Überprüfen Sie, ob der Sensor funktioniert in dem, wenn ein Bolzen den Sensor passiert, die gelbe LED in der Nähe des Kabelausgangs des Sensors aufleuchten. Wenn das nicht passiert, bringen Sie den Sensor ein wenig näher an die Schrauben heran. (Der Bolzen muss aus eisenhaltigem Material sein).

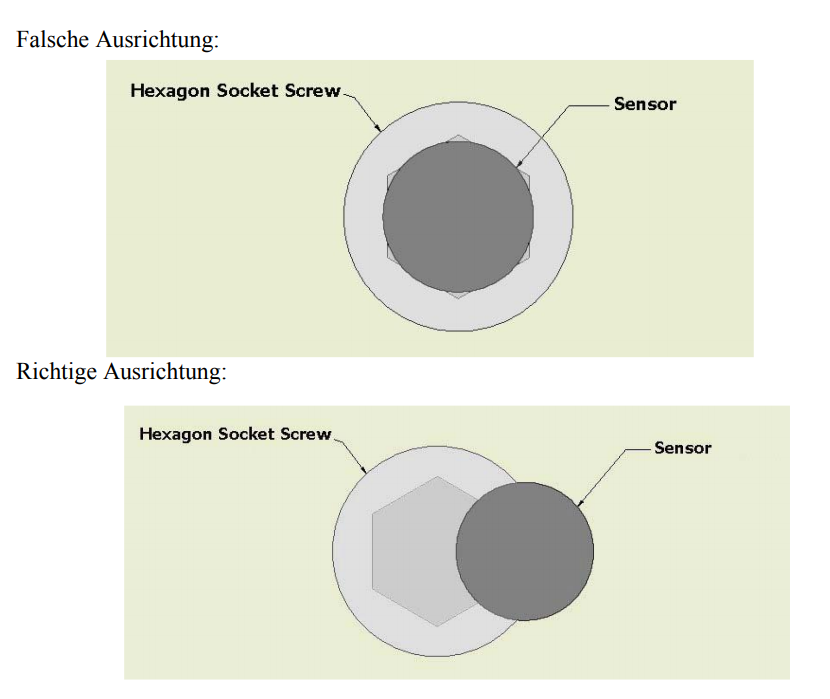

Im Fall von Innensechskantschrauben, positionieren Sie den Sensor ein bisschen versetzt zum Schraubenkopf, um zu verhindern das die LED 2 Mal aufleuchtet wegen des Lochs im Schraubenkopf (siehe Bild)
Führen Sie die folgenden Schritte durch:
1. Befestige den Sensor mit dem blauen Halter so an der Gabelklemmung, oder Kotflügelhalter, das der Sensor NUR den äußeren Rand der Bremsscheibenschrauben „sehen kann“.
2. Setzen Sie den Sensor in das vorgesehene Loch der Halterung ein und positionieren ihn so, dass die Bolzen der Bremsscheibe in einem Abstand von ungefähr 1mm an der Sensorspitze vorbeilaufen.
3. Ziehen Sie die Muttern des Sensors an, um ihn an der Halterung zu befestigen. ACHTUNG! Ziehen Sie die Muttern nicht zu fest, um eine Beschädigung des Sensors zu verhindern.
4. Verbinden Sie den Sensor wie folgt: BRAUN = +12V Zündungsgeschaltet , BLAU = Masse , SCHWARZ = Instrument Drehzahlanschluss
5. Drehen Sie den Zündschlüssel in die Stellung Zündung „ON“.
6. Überprüfen Sie, ob der Sensor funktioniert in dem, wenn ein Bolzen den Sensor passiert, die gelbe LED in der Nähe des Kabelausgangs des Sensors aufleuchten. Wenn das nicht passiert, bringen Sie den Sensor ein wenig näher an die Schrauben heran. (Der Bolzen muss aus eisenhaltigem Material sein).
Im Fall von Innensechskantschrauben, positionieren Sie den Sensor ein bisschen versetzt zum Schraubenkopf, um zu verhindern das die LED 2 Mal aufleuchtet wegen des Lochs im Schraubenkopf (siehe Bild)
