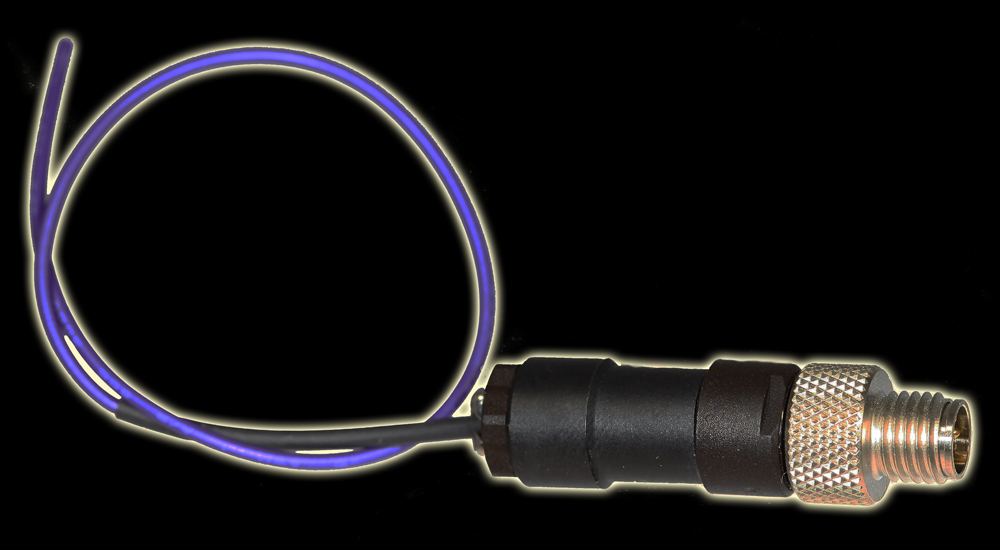

Analoges Signalkabel
Mit dem einfachen Kabel ist es möglich, ein analoges Signal abzugreifen. Der Anschlussstecker ist passend für die folgenden Geräte:
Athon PRO
Athon X-Serie
Stealth mit Expansionsmodul
Corsaro
Konfigurationsdaten zum Loggen der Bazzaz Traktionskontrolle
Range: 100
Min: 0
Max: 1023
Signal wird vom violetten Kabel der Bazzaz-LED abgenommen
Benötigtes Sensoranschlusskabel
Konfigurationsdaten zum Loggen des Bremslichtschalters
Datenlogger Stealth RID-A3
Range: 100
Min: 0
Max: 1023
Datenlogger Corsaro WID-CA3
Range: 100
Min: 0
Max: 4095
Signal wird von der zugeschalteten Seite des Bremsschalters abgenommen.
Um den Eingang nicht zu überlasten, ist es erforderlich einen Widerstand 1 K/Ohm/ 25V in Reihe vorzuschalten.
Benötigtes Sensoranschlusskabel.
