Datenlogger für Motorrad und Auto
- Beschreibung
- Eigenschaften
- Lieferumfang
- Konfigurationsdaten für die Abnahme der Bazzaz Traktionskontrolle
- Konfigurationsdaten für die Abnahme des Bremslichtschalters
- Beispiel Datarecording an einer Bazzaz Traktionskontrolle

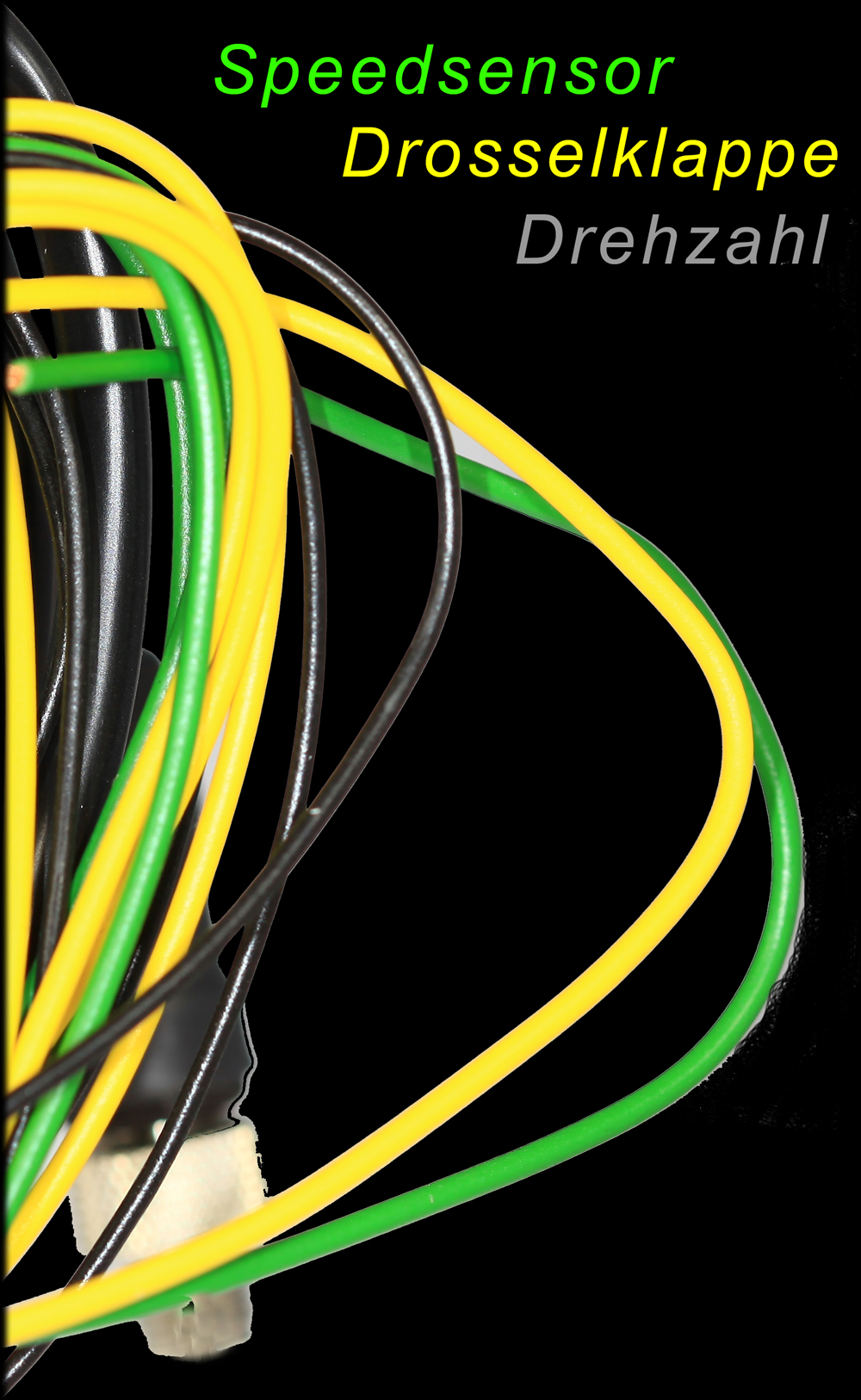

- Tabelle mit Kabelfarben für Anschluss RPM & Speed
Beschreibung des Datenlogger für Motorrad & Auto
Der GPS Laptimer Stealth, loggt bereits bei der Fahrt die GPS Position, Geschwindigkeit, Beschleunigungs- und Verzögerungswerte. Daten, die Sie in der MMX Analysesoftware umfangreich auswerten können.
Erweitern Sie ihren Stealth GPS mit einem Datenlogger, der auch fahrzeugeigene und externe Sensoren loggen kann. Setzen Sie dieses Werkzeug zur Analyse und zur Verbesserung ihrer Rundenzeit ein. Lassen Sie sich umfangreiche Parameter, wie Drosselklappenstellung, Traktionskontrolle, Drehzahl, Temperaturen, Reifentemperatur, Bremsdruck u.w. im Zusammenhang zur GPS Position anzeigen. Die MMX ermöglicht sogar virtuelle Rennen, so können sie neue Erkenntnisse direkt mit den vorangegangenen Daten vergleichen. Erkennen Sie anhand der gewonnenen Daten, die Möglichkeiten Material und Fahrer zu optimieren!
-
interner 3 Achsen G-Force Sensor +/- 8G
-
induktive Erfassung der Drehzahl (Kabel liegt bei)
-
Aufnahme Radimpuls (Kabel liegt bei)
-
Erfassung der Drosselklappenposition (Kabel liegt bei)
-
Gangberechnung (über Drehzahl und Speedsignal)
-
2 weitere analoge Kanäle für z. B. Federweg, Traktionskontrolle, Reifentemperatur, Bremsdruck , Bremslichtschalter
-

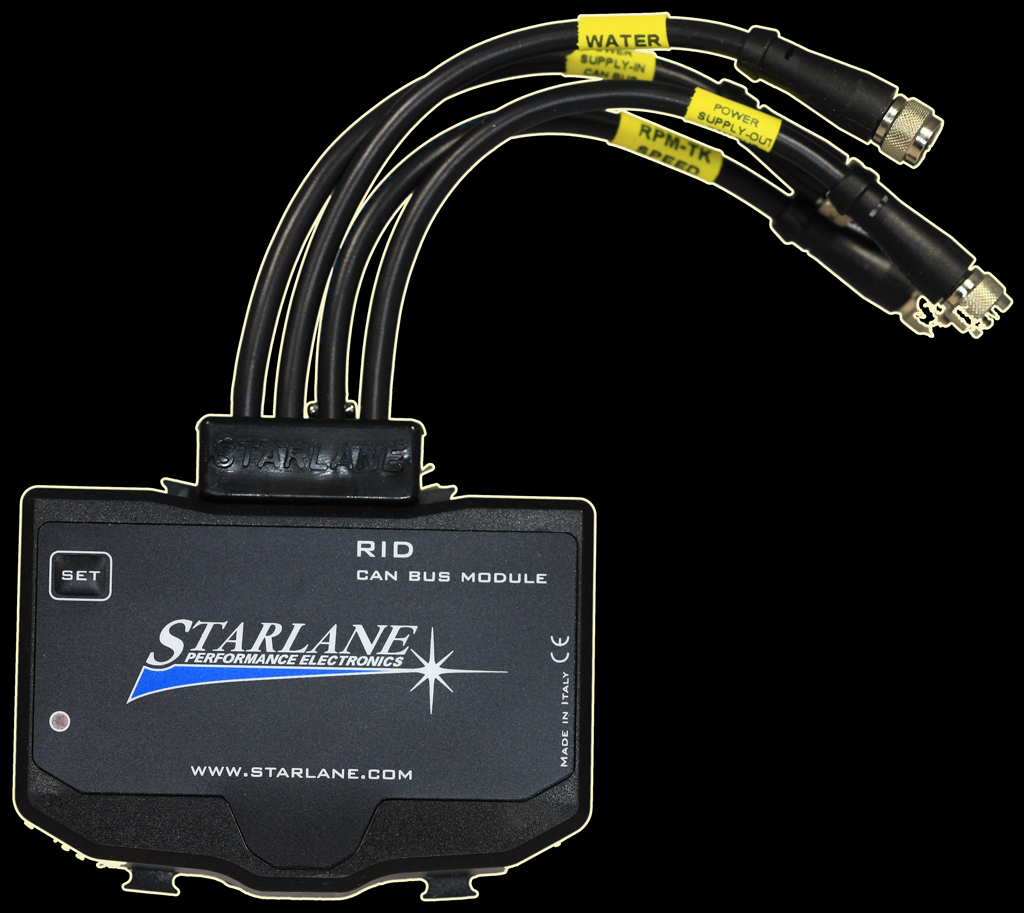

Erweiterbar auf bis zu 5 Module
-
Sensoren exklusive
-

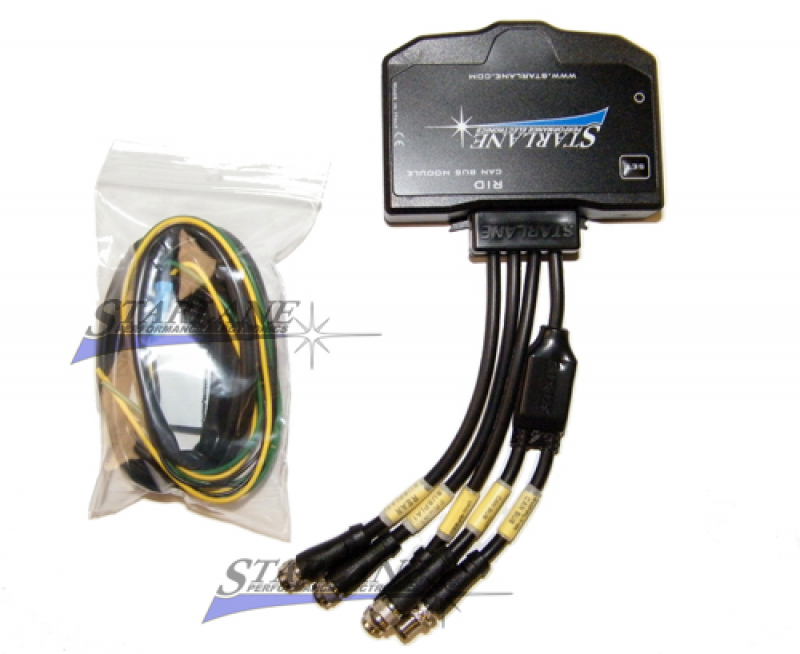

Datenlogger für Motorrad
-

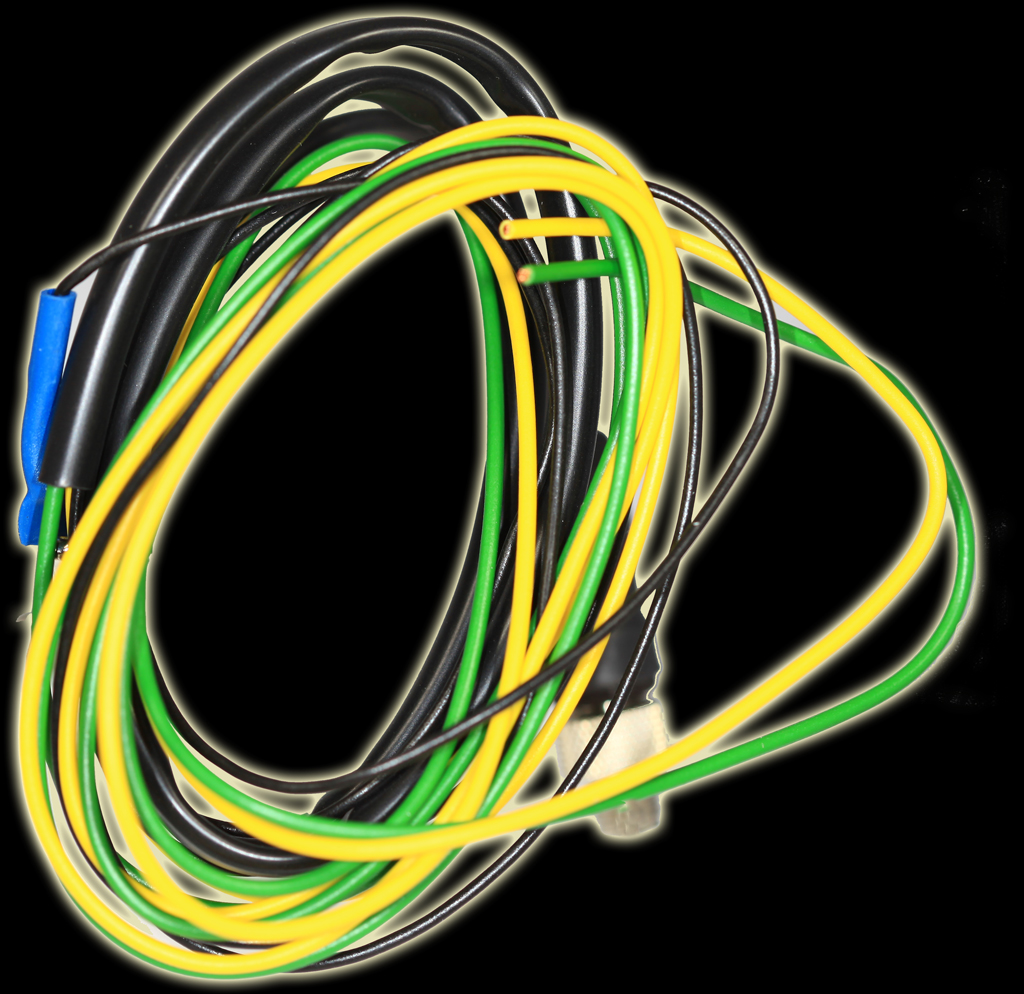

Signalkabel zur Abnahme der Drehzahl (induktiv)
-
Signalkabel zur Abnahme des Radspeedsignal
-
Signalkabel zur Abnahme der Drosselklappenposition
-
(deutsch / englisch / italienisch)Anleitung

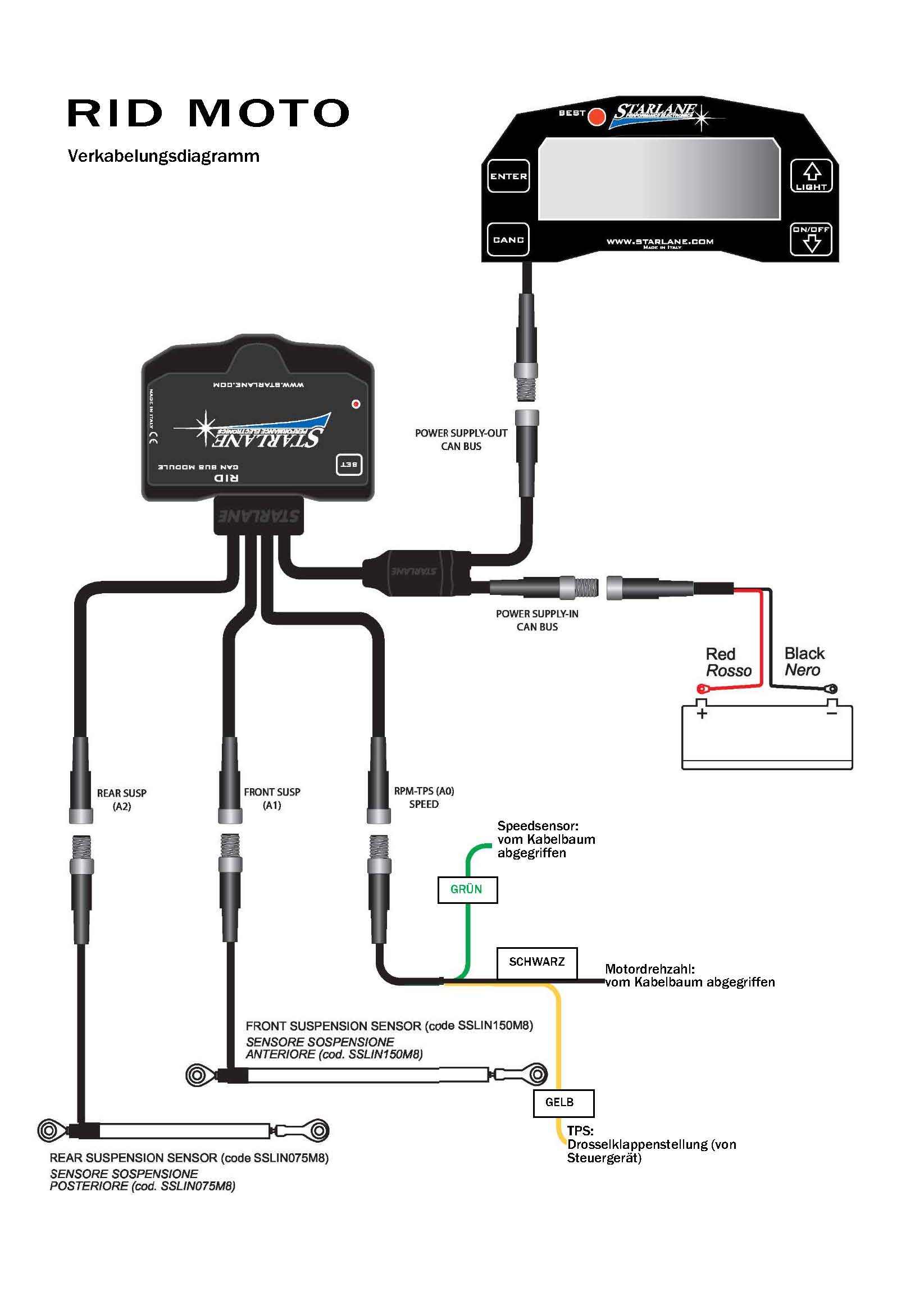

Der Datenlogger wird mit den passenden M8 Binder Steckern zwischen der 12V Versorgung des Laptimer angeschlossen. Um den Datenlogger frei platzieren zu können, empfehlen wir zwei Verlängerungskabel 100 cm der Bestellung hinzuzufügen.
Konfigurationsdaten zum Loggen der Bazzaz Traktionskontrolle
Min: 0
Max: 1023
Signal wird vom violetten Kabel der Bazzaz-LED abgenommen

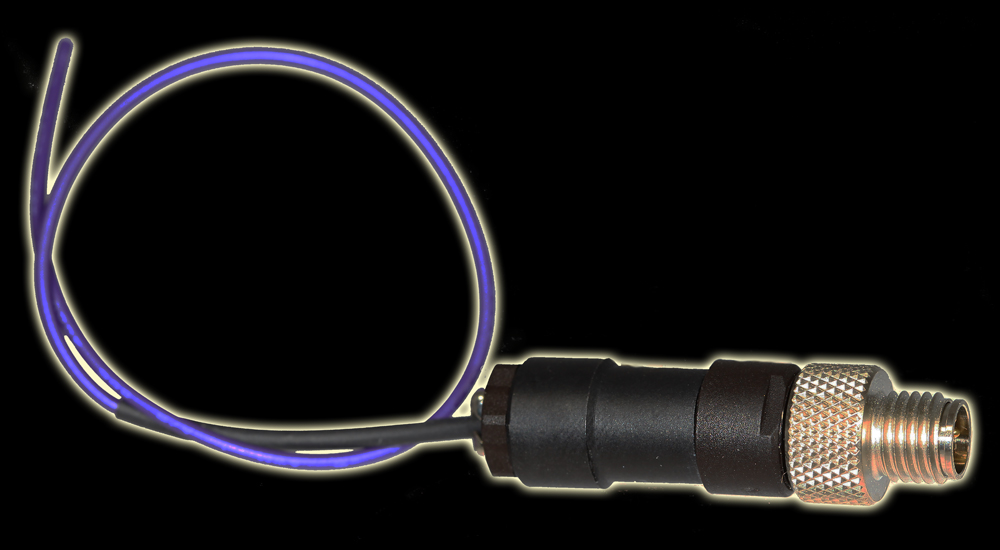

Benötigtes Sensoranschlusskabel
Konfigurationsdaten zum Loggen des Bremslichtschalters
Range: 100
Min: 0
Max: 1023
Signal wird von der zugeschalteten Seite des Bremsschalters abgenommen
Benötigtes Sensoranschlusskabel
Pin-Belegung:
1 = +5V
2 = Signal
3 = Masse
4 = 12V
Bei dem Sensorstecker M8 befinden sich die Pin-Nummern im Inneren des Steckers, auf der Seite wo das Kabel angelötet wird. Achtung! Beachte jeden einzelnen Pin, da die Nummerierung nicht der Reihe nach erfolgt / gekennzeichnet ist.

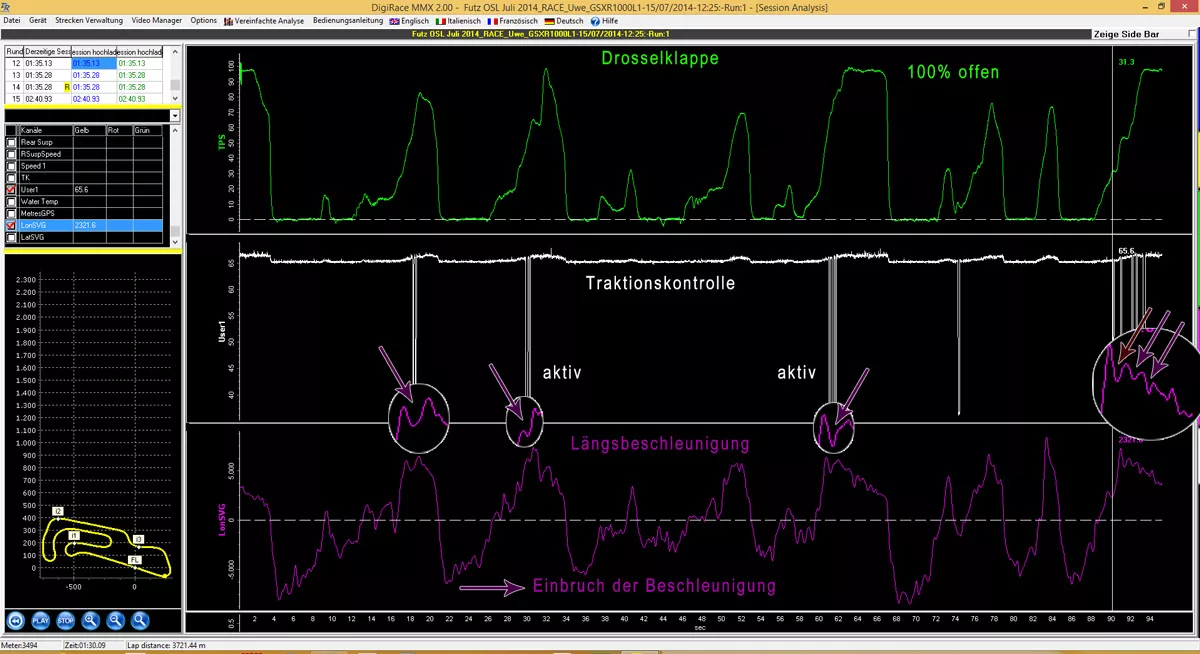

Beispiel Datarecording einer Bazzaz Traktionskontrolle
